El cañón M61A2 Vulcan del F-22 Raptor dispara hasta 6.600 rondas por minuto, integrado en un diseño furtivo para combates a corta distancia.
El cañón M61A2 potencia la supremacía aérea del F-22 Raptor

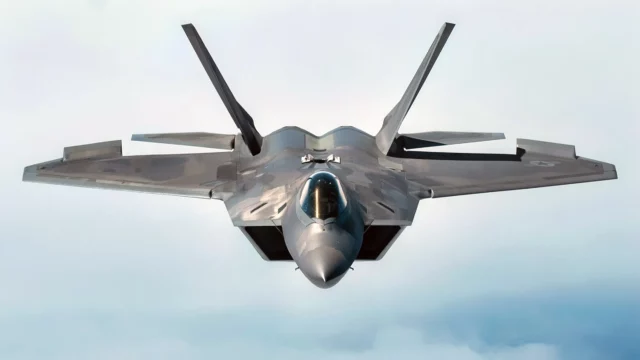

El Lockheed Martin F-22 Raptor, un caza furtivo de quinta generación, refuerza su dominio en combates aéreos con el M61A2 Vulcan, un cañón rotativo de 20 mm que combina alta cadencia de fuego con un diseño optimizado para mantener la baja detectabilidad del avión. Este sistema de armamento, integrado en un compartimento interno en la raíz del ala derecha, permite al F-22 enfrentar amenazas en distancias cortas sin comprometer su perfil sigiloso, un componente crítico para su rol de superioridad aérea. La incorporación de este cañón refleja la capacidad del Raptor para operar en escenarios donde los misiles de largo alcance, como el AIM-120 AMRAAM, no son suficientes, asegurando letalidad en enfrentamientos cercanos.
El M61A2 Vulcan, una versión aligerada del icónico M61A1, dispara proyectiles de 20×102 mm a una velocidad de hasta 6.600 rondas por minuto, superando la cadencia estándar de 6.000 rondas del modelo anterior gracias a mejoras en los cañones más delgados. Este cañón, desarrollado por General Dynamics, pesa solo 92 kilogramos, una reducción significativa frente a los 112 kilogramos del M61A1, lograda mediante el uso de materiales más ligeros y la eliminación de componentes metálicos no esenciales en el rotor y la carcasa. Esta optimización asegura que el arma no afecte el rendimiento aerodinámico ni la furtividad del F-22, manteniendo su capacidad para operar a velocidades supersónicas superiores a Mach 2.
El #F22 es el caza más maniobrable de la flota de la USAF, capaz de aguantar fuerzas G de 9 en positivo y -3G negativas. Para hacernos una idea, el F-22 puede virar entre 7 y 9 grados más rápido por segundo que el F-15, dependiendo de la velocidad y altura. Este es un avión del… pic.twitter.com/iCa0fQkM0l
— On The Wings of Aviation (@OnAviation) October 8, 2023
El cañón se aloja en un compartimento retráctil que permanece cerrado cuando no está en uso, minimizando la sección transversal de radar (RCS) del avión. La puerta del compartimento se abre en fracciones de segundo para permitir el disparo, y el sistema de alimentación lineal sin eslabones, fabricado por General Dynamics Ordnance and Tactical Systems, garantiza una entrega confiable de hasta 480 rondas de munición. Este diseño elimina los problemas de alimentación asociados con los sistemas de cinta tradicionales, que podían generar desechos metálicos y aumentar el riesgo de daños por objetos extraños (FOD) en los motores del avión. La trayectoria de disparo del cañón se proyecta en la pantalla de visualización frontal (HUD) del piloto, mejorando la precisión en combates dinámicos.
El M61A2 utiliza una mezcla de munición que incluye proyectiles API (perforantes incendiarios), HEI (explosivos incendiarios) y SAPHEI (semiperforantes explosivos incendiarios), optimizada para maximizar el daño contra objetivos aéreos y terrestres. La velocidad de salida de los proyectiles, de aproximadamente 3.380 pies por segundo, asegura una alta capacidad de impacto a distancias cortas, típicamente inferiores a 2.000 pies, donde los misiles como el AIM-9 Sidewinder pierden eficacia. Esta capacidad es especialmente relevante en enfrentamientos tipo dogfight, donde la maniobrabilidad y la respuesta rápida son cruciales.
Datos clave del cañón M61A2 Vulcan en el F-22 Raptor
- Cadencia de fuego: Hasta 6.600 rondas por minuto, seleccionable según la misión.
- Peso: 92 kg, un 18% más ligero que el M61A1.
- Munición: 20×102 mm, con capacidad para 480 rondas en un sistema de alimentación lineal sin eslabones.
- Integración furtiva: Compartimento retráctil en la raíz del ala derecha, con apertura de puerta en menos de un segundo.
- Alcance efectivo: Aproximadamente 600 metros contra objetivos aéreos.
- Fabricante: General Dynamics, tras la adquisición de Lockheed Martin Armament Systems.
La historia del M61 Vulcan comenzó en 1946 con el Proyecto Vulcan de General Electric, que buscaba un arma de alta cadencia para contrarrestar las velocidades crecientes de los aviones a reacción. Inicialmente probado en calibres como .60 y 27 mm, el diseño final adoptó el cartucho de 20×102 mm tras pruebas exhaustivas en la década de 1950. La transición al M61A1 introdujo el sistema de alimentación sin eslabones, resolviendo problemas de atascos y FOD observados en el Lockheed F-104 Starfighter. El M61A2, diseñado específicamente para el F-22 y el F/A-18E/F Super Hornet, incorporó mejoras que redujeron el peso y aumentaron la cadencia, adaptándose a las demandas de los cazas modernos.
YF-22 – Stealth fighter jet designed for the USAF Advanced Tactical Fighter (ATF) program. The aircraft won the competition against the YF-23 and entered production as the F-22 Raptor pic.twitter.com/gwXyhmZcM7
— ᴅᴇᴡ (@Remnantize) December 4, 2022
El F-22, operativo desde diciembre de 2005, ha integrado el M61A2 como un componente clave de su arsenal, complementando sus capacidades de combate a larga distancia. Aunque el Raptor está diseñado principalmente para misiones aire-aire, el cañón también permite ataques limitados contra objetivos terrestres, como vehículos ligeros o posiciones no fortificadas, utilizando rondas HEI. La capacidad del cañón para disparar ráfagas cortas y precisas, combinada con los avanzados sistemas de puntería del F-22, como el radar AN/APG-77 de Northrop Grumman, asegura una alta probabilidad de impacto en escenarios de alta intensidad.
La producción del M61A2 ha evolucionado junto con la industria de defensa. Tras la venta de la división de armamento de General Electric a Martin Marietta en 1993, y la posterior fusión con Lockheed Martin, General Dynamics asumió la responsabilidad de fabricar el cañón en el año 2000. Este proceso refleja la consolidación de la industria aeroespacial estadounidense, asegurando que el M61A2 permanezca como un estándar en los cazas de élite. Además, el sistema de alimentación del F-22 es compatible con equipos de carga de General Dynamics, como el Universal Ammunition Loading System, que facilita el reabastecimiento en bases avanzadas.
Integración del M61A2 en el diseño furtivo del F-22
El diseño del F-22 prioriza la furtividad, y el M61A2 se integra perfectamente en este enfoque. El cañón está montado sobre el conducto de admisión derecho, con una puerta retráctil que oculta el cañón cuando no está en uso. Esta configuración reduce la firma de radar del avión, un factor crítico en entornos con defensas antiaéreas avanzadas. La apertura de la puerta, controlada por sistemas neumáticos, ocurre en menos de un segundo, permitiendo ráfagas rápidas sin exponer el avión por tiempo prolongado. Este diseño contrasta con cazas de generaciones anteriores, como el F-15 Eagle, que no requerían compartimentos furtivos para sus cañones.
El sistema de alimentación lineal sin eslabones del M61A2 es otro avance significativo. A diferencia de los sistemas de cinta usados en el M61 original, que generaban eslabones desechados, el diseño actual recicla las carcasas vacías dentro del avión, manteniendo el centro de gravedad estable y eliminando riesgos de FOD. Este sistema, que pesa entre 140 y 180 kilogramos adicionales, está diseñado específicamente para el F-22, asegurando alta confiabilidad incluso en maniobras de alta G. La capacidad de carga de 480 rondas, aunque limitada frente a los 940 rondas del F-15, es suficiente para múltiples enfrentamientos, dado que las ráfagas en combate suelen durar fracciones de segundo.
El M61A2 también se beneficia de las capacidades de misión del F-22. El radar AN/APG-77, con su matriz de escaneo electrónico activo de 2.000 módulos, proporciona datos en tiempo real para alinear el cañón con objetivos en movimiento rápido. Además, el sistema de guerra electrónica del F-22, que incluye un receptor de alerta radar y un detector de lanzamiento de misiles de BAE Systems, permite al piloto anticipar amenazas y decidir cuándo emplear el cañón en lugar de misiles. Esta integración de sensores y armamento maximiza la efectividad del M61A2 en entornos de combate complejos.
El F-22 ha sido un banco de pruebas para tecnologías avanzadas, algunas derivadas del programa Next Generation Air Dominance (NGAD). Aunque propuestas como la integración del enlace de datos MADL fueron canceladas por retrasos y prioridades presupuestales, el M61A2 sigue siendo una constante en el diseño del Raptor. En 2017, Lockheed Martin propuso actualizar todos los aviones Block 20 a la configuración Block 30/35, lo que habría incrementado la disponibilidad de cazas con el M61A2 para misiones de combate, pero esta iniciativa no se concretó debido a restricciones financieras.
El M61A2 en el contexto global de cazas modernos
El M61A2 distingue al F-22 de otros cazas de quinta generación, como el F-35 Lightning II, que utiliza el cañón GAU-22/A de 25 mm con solo 180 rondas en su variante F-35A. Aunque el GAU-22 ofrece mayor poder de impacto por proyectil, su menor cadencia y capacidad de munición lo hacen menos versátil en combates prolongados. En comparación, el Sukhoi Su-57 ruso y el Chengdu J-20 chino emplean cañones de 30 mm, que priorizan el daño por disparo sobre la cadencia, pero sacrifican precisión en enfrentamientos rápidos debido a su menor tasa de fuego. La elección del M61A2 para el F-22 refleja la doctrina estadounidense de maximizar la probabilidad de impacto contra objetivos ágiles.
El cañón también ha demostrado su valía en conflictos recientes. En diciembre de 2024, un F-16 de la Fuerza Aérea Ucraniana utilizó un M61 Vulcan para derribar dos misiles de crucero rusos, destacando la relevancia de los cañones rotativos en escenarios de defensa aérea. Aunque el F-22 no ha entrado en combate directo, su M61A2 está diseñado para enfrentar amenazas similares, incluyendo drones y misiles, en un entorno de guerra multidominio. La capacidad del Raptor para combinar el cañón con misiles de largo alcance y sensores avanzados lo posiciona como una plataforma versátil para la Joint All-Domain Operations de la Fuerza Aérea de EE. UU.
La producción del F-22, limitada a 187 unidades tras la cancelación del programa en 2009, ha restringido el número de aviones equipados con el M61A2. Sin embargo, la flota existente, modernizada en la base de Hill AFB en Utah, sigue siendo un pilar de la superioridad aérea estadounidense. Las actualizaciones recientes, como la integración del visor montado en casco Scorpion de Thales USA, han mejorado la capacidad del piloto para alinear el cañón en combates dinámicos, mientras que los desarrollos en tanques externos furtivos podrían extender el alcance del F-22, permitiendo un uso más prolongado del M61A2 en misiones de largo alcance.
El M61A2 Vulcan no solo es un testimonio de la ingeniería de General Dynamics, sino también un componente integral del diseño del F-22, que equilibra furtividad, velocidad y letalidad. A medida que la Fuerza Aérea de EE. UU. planea reemplazar el Raptor con el NGAD en la década de 2030, el legado del M61A2 perdurará como un estándar de armamento para cazas de élite, demostrando que incluso en la era de los misiles guiados, el cañón rotativo sigue siendo una herramienta indispensable en el campo de batalla aéreo.
